Cara membuat PCB dengan mudah
Haloo para
electrical engineer, saya ingin berbagi pengalaman membuat PCB. Pada
awal semester pertama ada salah satu dosen mata kuliah ( menggambar
teknik) memberi tugas yaitu membuat layout PCB, setelah googling cukup
lama akhirnya ketemu juga referensi mengenai cara pembuatan PCB
ini. Mudah-mudahan bisa bermanfaat juga bagi yang lain khususnya
pengunjung blog ini. Menurut sepengetahuan saya ada beberapa cara
membuat PCB mudah dan praktis yaitu :
Dari ke-empat cara membuat PCB tersebut kita bisa memilih sesuai kebutuhan, mana yang lebih mudah, praktis dan ekonomis. Menurut saya pribadi, untuk membuat PCB yang sama dalam jumlah banyak lebih menguntungkan kalau digunakan Teknik Sablon karena murah dan cepat. Sedangkan untuk membuat PCB dalam jumlah sedikit saya cenderung menggunakan Teknik Transfer Paper seperti yang biasa saya terapkan.
Namun mungkin ada perbedaan secara mendasar yang saya gunakan dalam Teknik tersebut. Dalam teknik tersebut biasanya digunakan kertas khusus untuk menyalin gambar layout ke PCB, tetapi di sini cara saya membuat PCB menggunakan kertas HVS biasa yang digunakan untuk Photo-Copy. Berikut caranya :
Siapkan gambar jalur PCB yang Anda rencanakan. Utk membuatnya bisa gunakan Software PCB Designer 1.54.
Cetak layout PCB pada kertas Foto dengan printer tinta biasa supaya filldari jalur lebih padat
Foto-Copy hasil cetakan tadi pada kertas HVS 70-gram. Usahakan hasil Foto-Copy bagus (tintanya padat). Ditempat saya yang seperti itu per-lembarnya Rp.125,- dengan mesin Xerox
Siapkan PCB polos, bersihkan lapisan tembaga dengan Tiner A sambil digosok-gosok dengan Busa Karpet yang biasa digunakan buat cuci piring dan keringkan
Siapkan seterika listrik, atur pada suhu sedang
Cara selanjutnya untuk membuat PCB, tempelkan gambar jalur hasil Foto-Copy pada PCB dengan posisi gambar menempel pada lapisan tembaga
Lakukan proses seterika dengan merata sambil menekan, lakukan sekitar 10 menit
Caranya kemudian diamkan PCB sampai dingin dan rendam dalam air kira-kira 30 menit. Proses ini paling lama dalam membuat PCB karena kita harus memastikan bahwa kertas benar-benar hancur/lunak dan mudah dikupas
Kupas kertas dengan hati-hati dan keringkan PCB
PCB siap dilarutkan
Hasil Foto Copy :
Setelah diseterika, direndam dan dikupas (siap dilarutkan) :
Cara di atas menurut saya merupakan yang mudah dan praktis dalam membuat PCB. Setelah dilarutkan dengan FeCL3 segera bersihkan lapisan tinta dengan Tiner A dan cuci dengan air serta gosok dengan sabun. Selanjutnya oleskan larutan pelindung Arpus. Cara pembuatannya, ambil 1 sendok makan Serbuk Arpus (Gondorukem) kemudian larutkan dengan 150-ml Tiner A.
Download PCB Designer v1.54
Aduk hingga Arpus benar-benar larut kemudian oleskan tipis larutan tersebut pada lapisan tembaga PCB dan biarkan hingga betul-betul kering. Cara tersebut akan membuat PCB awet dan terlindung dari korosi. Begitulah cara membuat PCB yang sering saya terapkan untuk berbagai jenis rangkaian elektronik baik itu analog maupun digital mulai frekuensi rendah sampai frekuensi tinggi HF/VHF.
- Teknik Fotoresist, pada proses ini dibutuhkan beberapa alat dan bahan yaitu : Lampu UV, Larutan Positif-20 dan larutan NaOH
- Teknik Sablon, pada proses ini dibutuhkan bahan-bahan yang sama seperti pada teknik sablon biasa seperti kasa-screen, tiner sablon, cat dan lain-lain. Tekniknyapun hampir sama dengan sablon biasa
- Cetak Langsung ke PCB, pada proses ini digunakan teknik khusus untuk menyalin layout ke PCB yaitu digunakan mesin printer khusus yang telah dimodifikasi
- Teknik Transfer Paper, teknik ini merupakan cara Membuat PCB yang menurut saya paling murah dan mudah.
Pembuatan PCB
Dari ke-empat cara membuat PCB tersebut kita bisa memilih sesuai kebutuhan, mana yang lebih mudah, praktis dan ekonomis. Menurut saya pribadi, untuk membuat PCB yang sama dalam jumlah banyak lebih menguntungkan kalau digunakan Teknik Sablon karena murah dan cepat. Sedangkan untuk membuat PCB dalam jumlah sedikit saya cenderung menggunakan Teknik Transfer Paper seperti yang biasa saya terapkan.
Namun mungkin ada perbedaan secara mendasar yang saya gunakan dalam Teknik tersebut. Dalam teknik tersebut biasanya digunakan kertas khusus untuk menyalin gambar layout ke PCB, tetapi di sini cara saya membuat PCB menggunakan kertas HVS biasa yang digunakan untuk Photo-Copy. Berikut caranya :
Siapkan gambar jalur PCB yang Anda rencanakan. Utk membuatnya bisa gunakan Software PCB Designer 1.54.
Cetak layout PCB pada kertas Foto dengan printer tinta biasa supaya filldari jalur lebih padat
Foto-Copy hasil cetakan tadi pada kertas HVS 70-gram. Usahakan hasil Foto-Copy bagus (tintanya padat). Ditempat saya yang seperti itu per-lembarnya Rp.125,- dengan mesin Xerox
Siapkan PCB polos, bersihkan lapisan tembaga dengan Tiner A sambil digosok-gosok dengan Busa Karpet yang biasa digunakan buat cuci piring dan keringkan
Siapkan seterika listrik, atur pada suhu sedang
Cara selanjutnya untuk membuat PCB, tempelkan gambar jalur hasil Foto-Copy pada PCB dengan posisi gambar menempel pada lapisan tembaga
Lakukan proses seterika dengan merata sambil menekan, lakukan sekitar 10 menit
Caranya kemudian diamkan PCB sampai dingin dan rendam dalam air kira-kira 30 menit. Proses ini paling lama dalam membuat PCB karena kita harus memastikan bahwa kertas benar-benar hancur/lunak dan mudah dikupas
Kupas kertas dengan hati-hati dan keringkan PCB
PCB siap dilarutkan
Hasil Foto Copy :
Setelah diseterika, direndam dan dikupas (siap dilarutkan) :

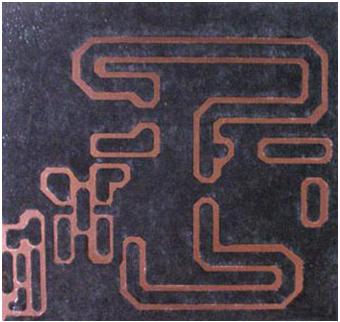

Setelah Pelarutan :
Cara di atas menurut saya merupakan yang mudah dan praktis dalam membuat PCB. Setelah dilarutkan dengan FeCL3 segera bersihkan lapisan tinta dengan Tiner A dan cuci dengan air serta gosok dengan sabun. Selanjutnya oleskan larutan pelindung Arpus. Cara pembuatannya, ambil 1 sendok makan Serbuk Arpus (Gondorukem) kemudian larutkan dengan 150-ml Tiner A.
Download PCB Designer v1.54
Aduk hingga Arpus benar-benar larut kemudian oleskan tipis larutan tersebut pada lapisan tembaga PCB dan biarkan hingga betul-betul kering. Cara tersebut akan membuat PCB awet dan terlindung dari korosi. Begitulah cara membuat PCB yang sering saya terapkan untuk berbagai jenis rangkaian elektronik baik itu analog maupun digital mulai frekuensi rendah sampai frekuensi tinggi HF/VHF.
